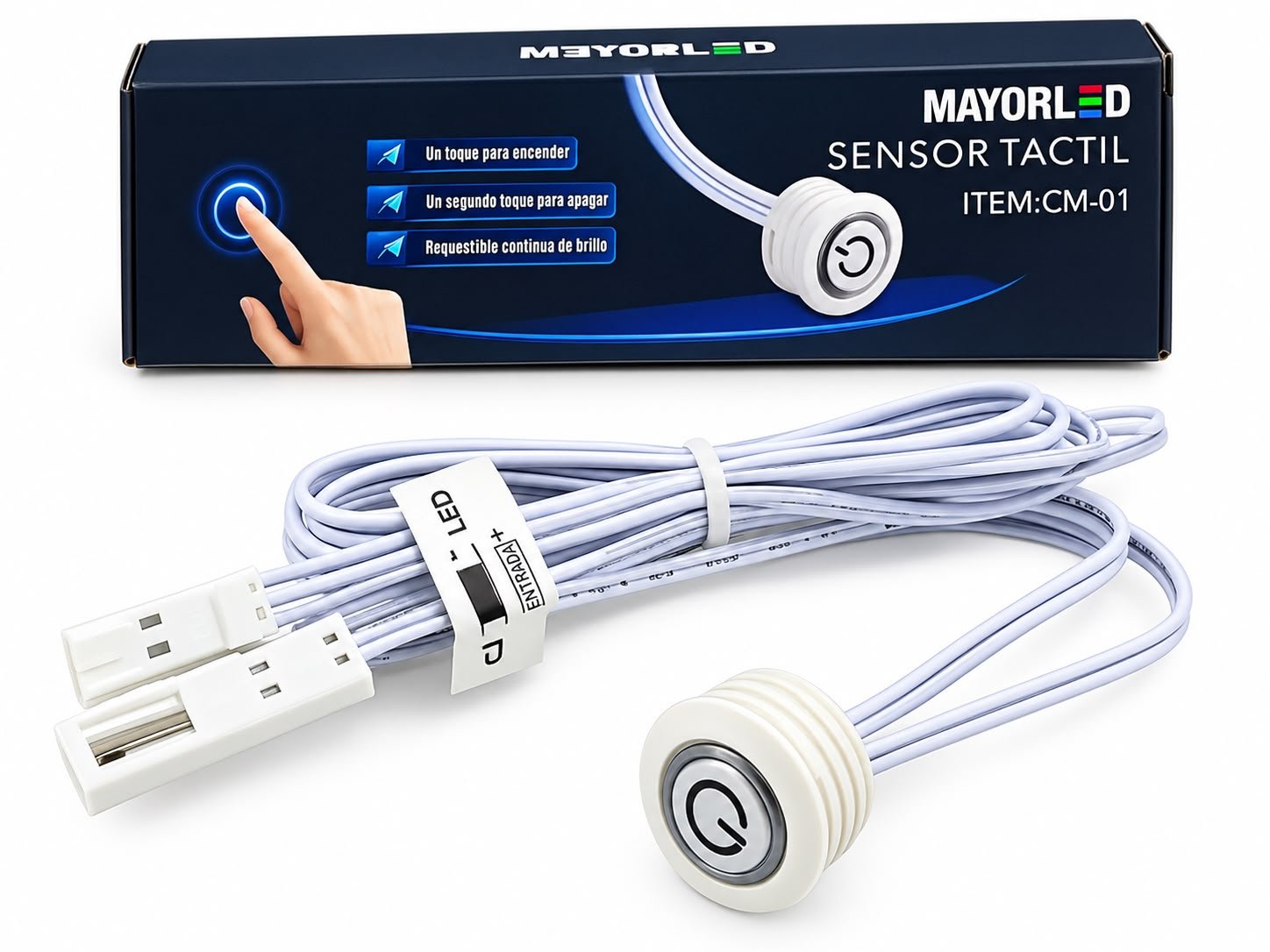

Codigo: CM-01

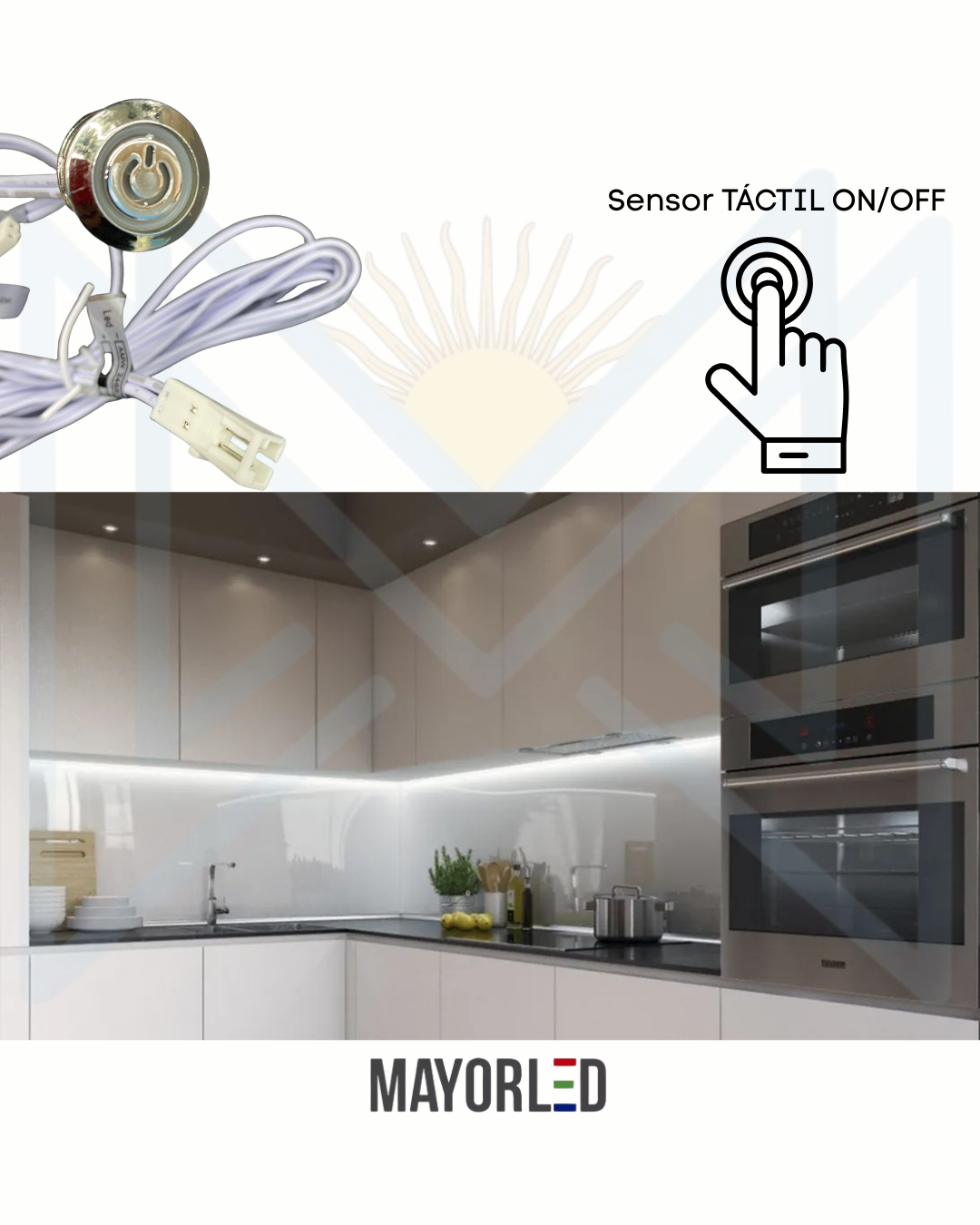

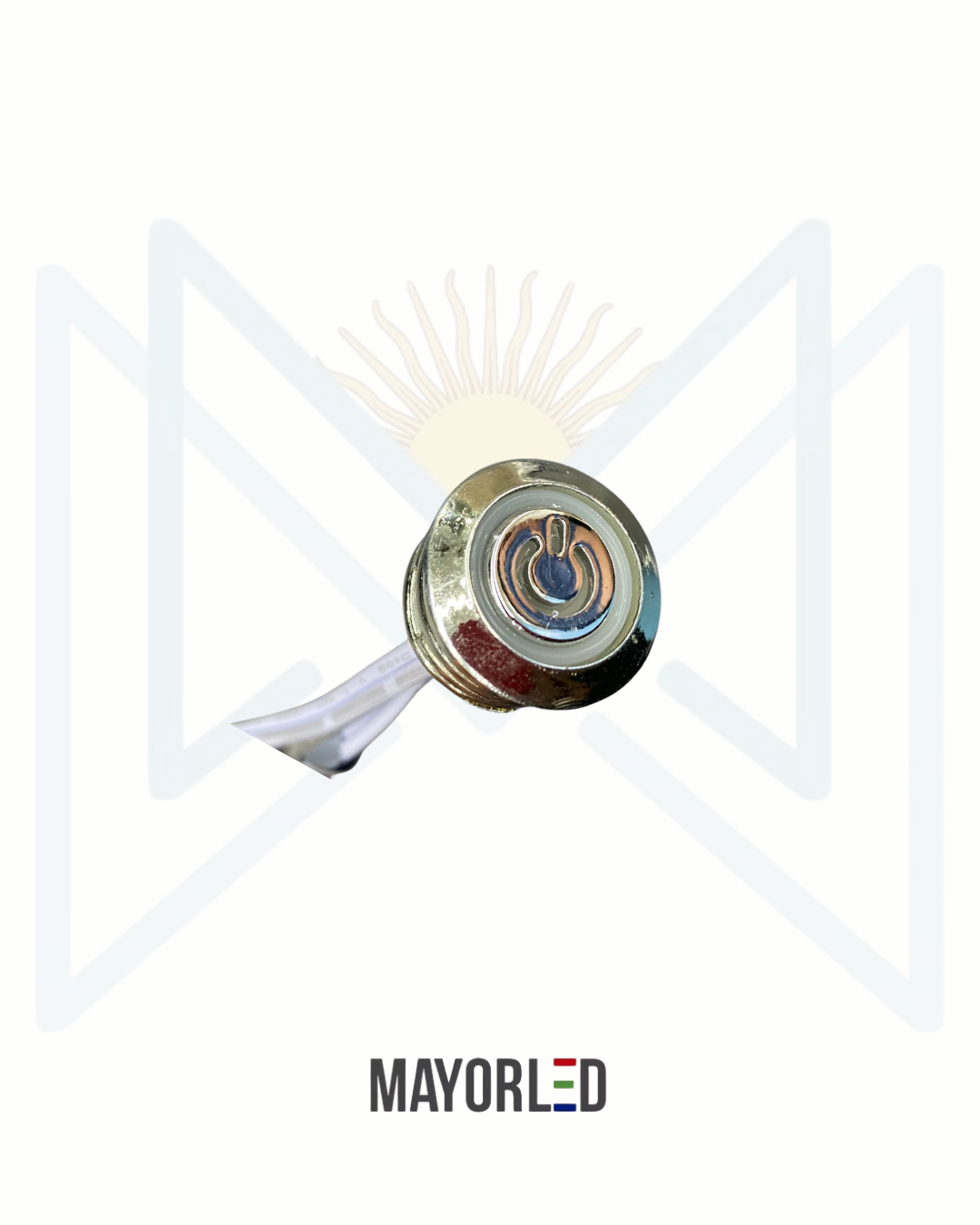

Interruptor táctil para encender/apagar y regular intensidad de tiras o luminarias LED de baja tensión. Montaje embutido o superficial. Operación por toque: un toque ON/OFF, toque prolongado para dimming suave.
-
Entrada: 5–24 V DC
-
Salida nominal: 3 A (hasta 36 W según ficha)
-
Control táctil: ON/OFF y regulación continua
-
Formato compacto: Ø exterior 20 mm, alto 11 mm
-
Perforación de montaje: Ø 17 mm (si se embute)

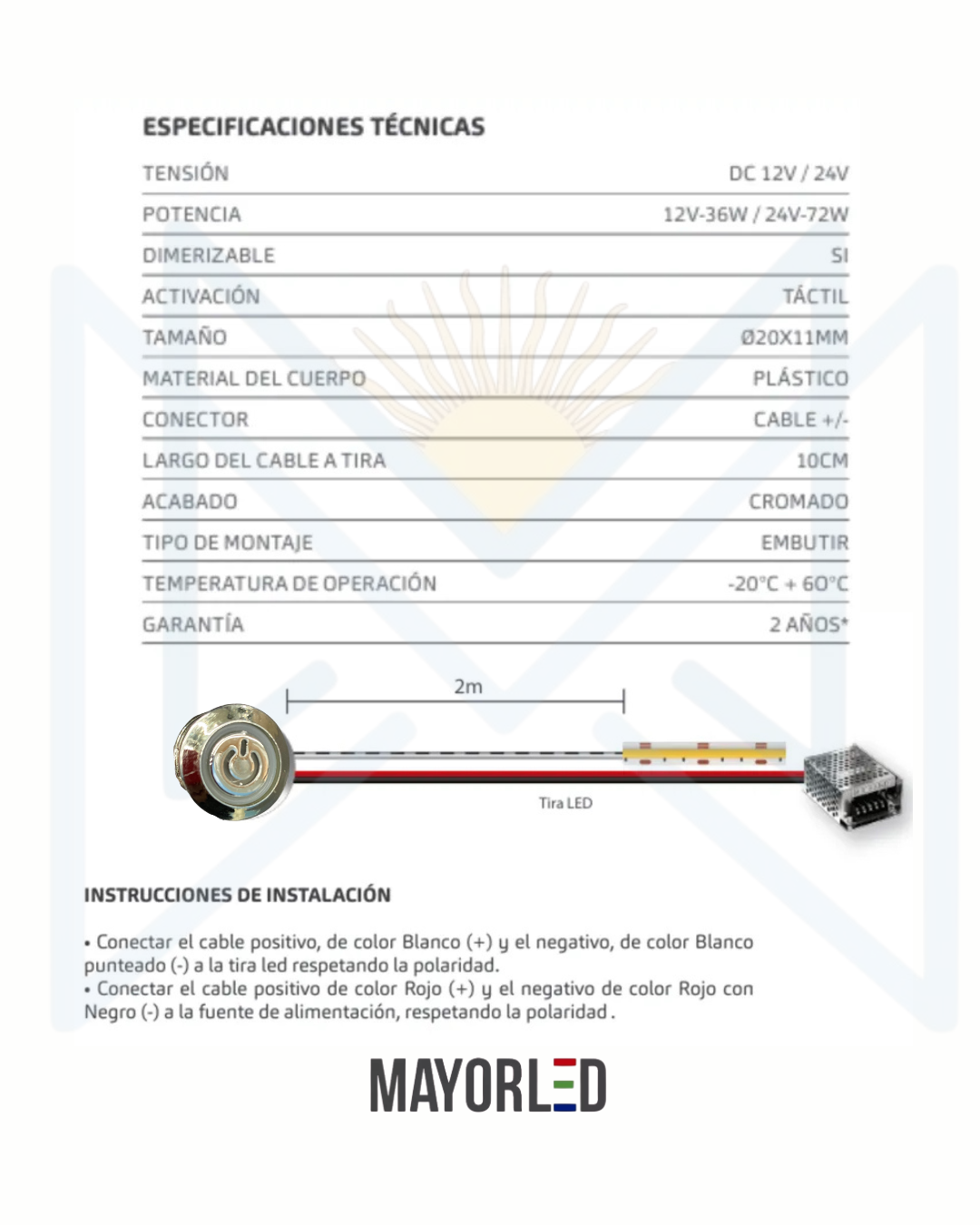

Especificaciones técnicas
-
Voltaje de funcionamiento: 5–24 V DC
-
Corriente nominal: 3 A
-
Potencia nominal: 36 W
-

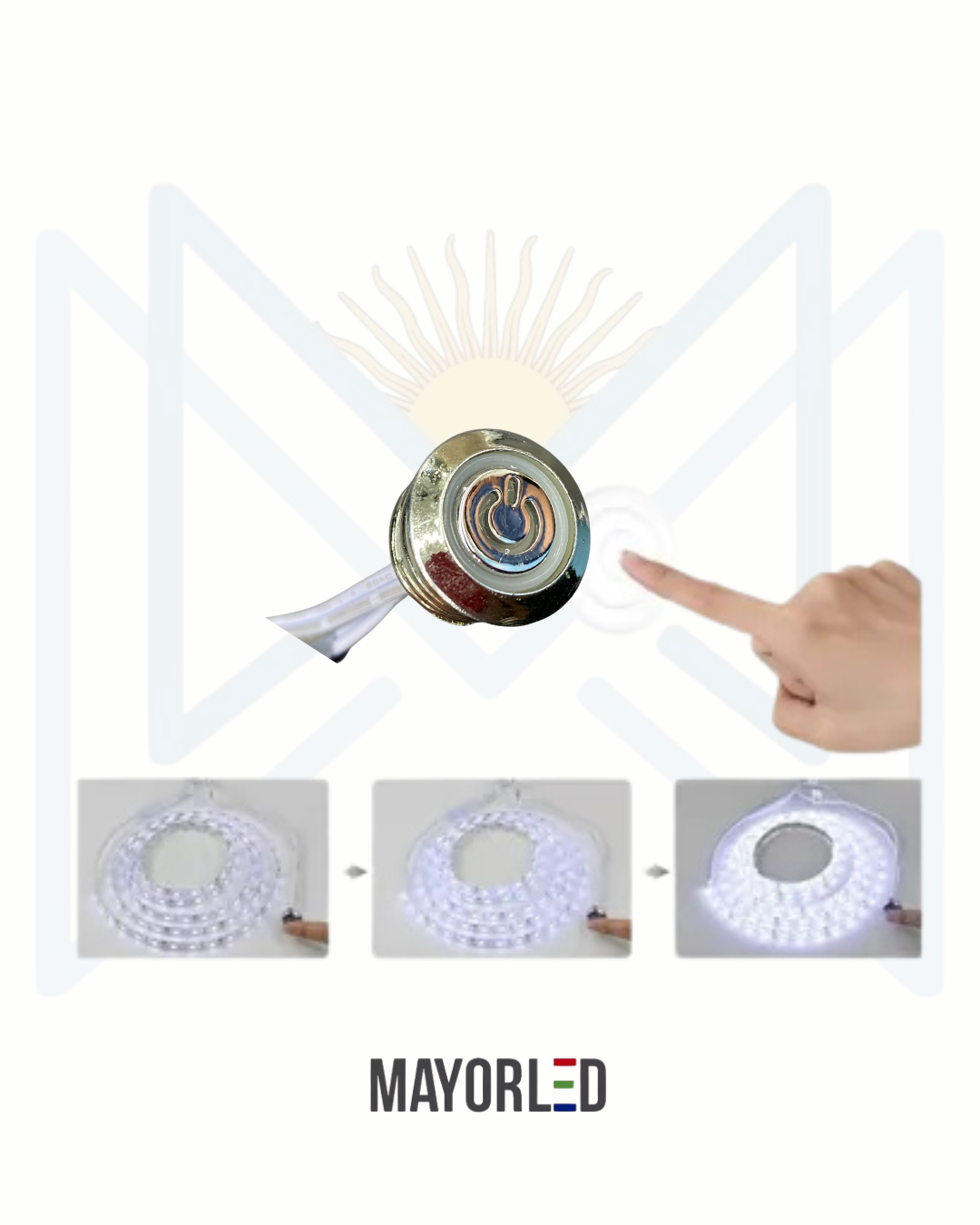

Función: toque corto = ON/OFF; toque prolongado = subir/bajar brillo
-
Dimensiones: Ø exterior 20 mm × alto 11 mm
-
Agujero de montaje (opcional): Ø 17 mm
-
Compatibilidad: tiras y luminarias LED DC (no 220 V directa)
-
Polaridad: respetar (+) y (−)
Conexión básica
-
Fuente DC 5–24 V → entrada del táctil.
-
Salida del táctil → carga LED (tira o luminaria DC).
-
Fijar en panel y probar sentido de dimming con toque prolongado.
Nota de ficha: se declara 3 A y 36 W. Aunque 3 A a 24 V daría 72 W teóricos, seguí la potencia nominal del fabricante (36 W) para evitar sobrecarga.
